Hệ thống dập cháy bằng heptafluoropropane (FM200):
Heptafluoropropane (HFC-227ea) là một chất chữa cháy khí sạch được phát triển bởi Tập đoàn Great Lakes của Hoa Kỳ để chữa cháy hóa học.Nó không màu., không mùi, độc hại thấp, không dẫn điện và không gây ô nhiễm đối tượng được bảo vệ.đáp ứng các yêu cầu bảo vệ môi trường, và là một chất thay thế lý tưởng cho chất chữa cháy halon ở giai đoạn này.
Phân loại theo bố trí mạng ống dẫn:
1Hệ thống chữa cháy phân phối kết hợp
Một hệ thống dập lửa sử dụng một nhóm các thiết bị lưu trữ chất dập lửa để bảo vệ nhiều vùng bảo vệ.Nhiều nhánh thân có thể được tách ra từ ống chính thuốc chữa cháy, và các van chọn được đặt để vận chuyển chất dập lửa đến khu vực cháy theo nhu cầu dập lửa.
2. Hệ thống dập lửa độc lập
Một hệ thống dập lửa sử dụng một hoặc một nhóm các thùng chứa bơm chữa cháy để bảo vệ một vùng bảo vệ.
Loại độc lập của mạng lưới đường ống:

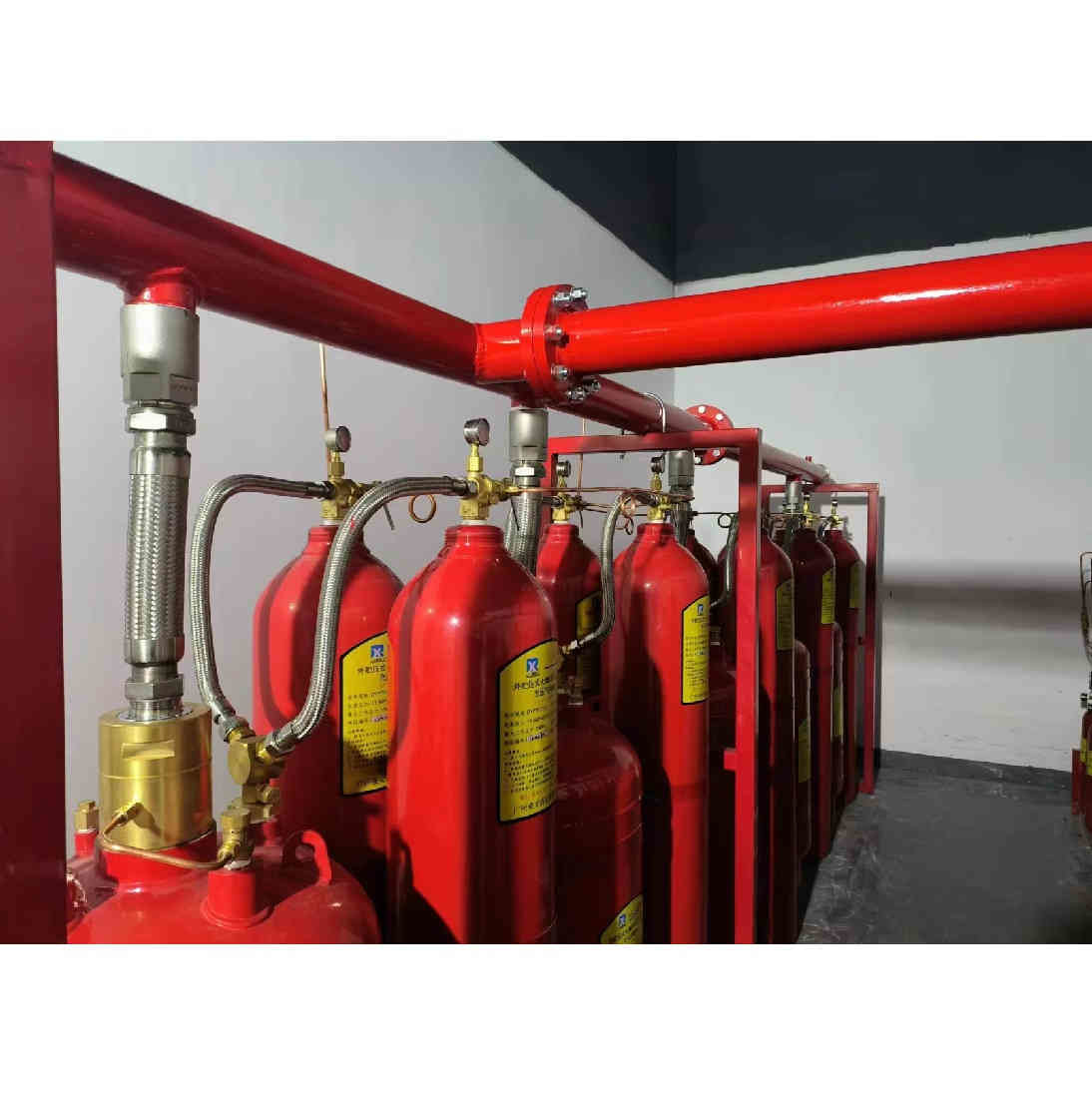

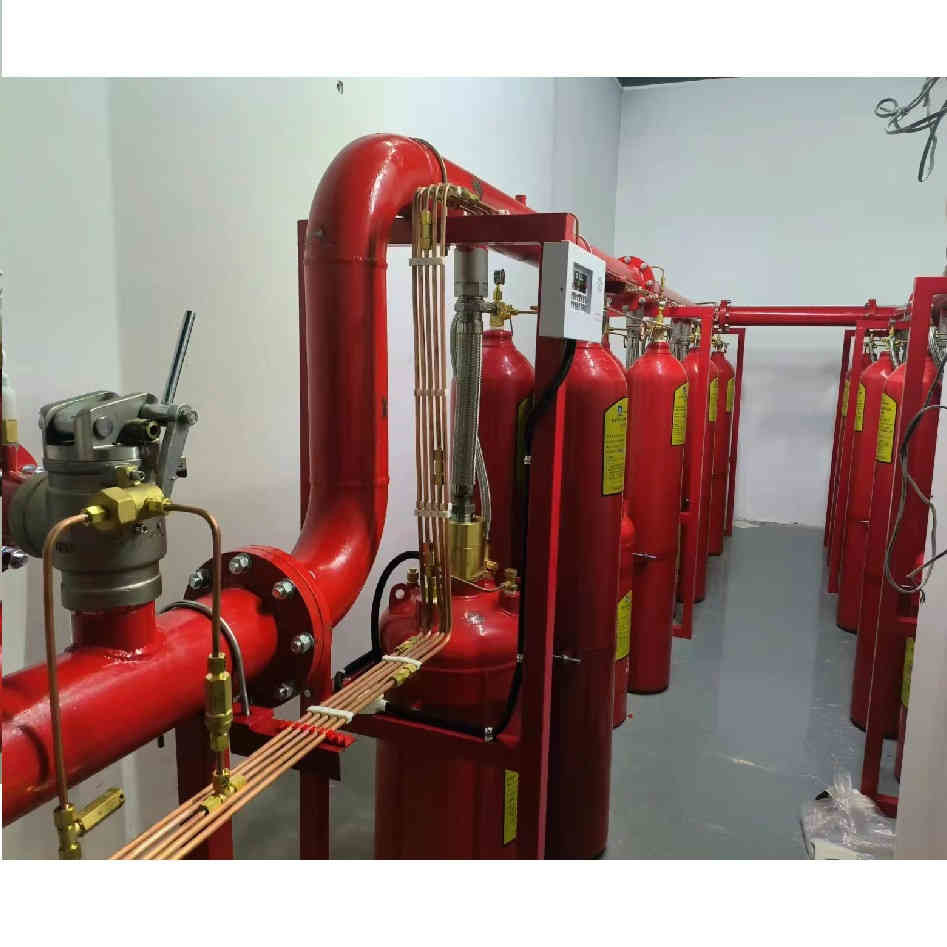

3- Thành phần và nguyên tắc hoạt động của hệ thống chữa cháy bằng khí
Thùng chứa chất dập lửa: được sử dụng để chứa chất dập lửa.
Thủy khí khởi động: Nó bao gồm một van điện tử đa chức năng, có thể được mở bằng nhiều chức năng như điện, khí và thủ công,và được kết nối với van chọn và van chứa thông qua đường ống dẫn để cung cấp một nguồn khí khởi động để điều khiển chữa cháy của khu vực bảo vệÁp suất lưu trữ khí lái là 4,5MPa.
[8L bình nitơ]
Thiết bị phản hồi tín hiệu (máy tắt áp suất): phản hồi tín hiệu áp suất sau khi khí được phun vào bảng điều khiển chữa cháy.
Van một chiều: Được lắp đặt giữa vòi ống và ống thu hút, mục đích của nó là ngăn chặn một xi lanh được tháo ra hoặc phun sau khi phun khi nhiều xi lanh được đặt cùng nhau.Nếu xảy ra hỏa hoạn trong một khu vực bảo vệ nhất định và cần phải phun thuốc dập cháy, các chất dập cháy sẽ chảy từ bộ sưu tập hoặc chảy trở lại xi lanh đã được phun.
ống: Được sử dụng để kết nối van chứa và máy thu hút, nó vận chuyển chất dập lửa và làm giảm rung động gây ra bởi việc giải phóng chất dập lửa.
Van an toàn: được lắp đặt ở một đầu của bộ thu hút, đóng một vai trò trong việc giảm áp suất an toàn.
Bộ sưu tập: được lắp đặt trong kệ nhóm chai, sau khi chất dập lửa của mỗi chai dập lửa được thu thập trong bộ sưu tập,Nó được vận chuyển đến khu vực bảo vệ thông qua van chọn và mạng lưới ống nhánh của mỗi khu vực tương ứng.
Van chọn: trong hệ thống phân phối kết hợp,nó được lắp đặt ở đầu ống nhánh của mỗi khu vực bảo vệ tương ứng để điều khiển hướng dòng chảy của chất dập lửa, để đạt được mục đích phân phối thuốc dập cháy trên khu vực được bảo vệ.
Van một chiều được điều khiển bằng khí, được sử dụng trong ống dẫn không khí của hệ thống chữa cháy phân phối kết hợp để điều khiển hướng lưu lượng không khí.
Van chứa: được lắp đặt trên chai chữa cháy, chất chữa cháy có thể được lấp đầy vào chai thông qua van chứa,và thuốc dập lửa được niêm phong để ngăn ngừa rò rỉKhi cần phải dập lửa, van chứa được mở để giải phóng chất dập lửa để dập lửa.
Mũ ống dẫn: được sử dụng để vận chuyển và phun chất dập lửa áp suất.
Quá trình hoạt động của hệ thống dập lửa bằng khí:
